手式上升器 FZL-SS-Q8/13-A XF494-2023

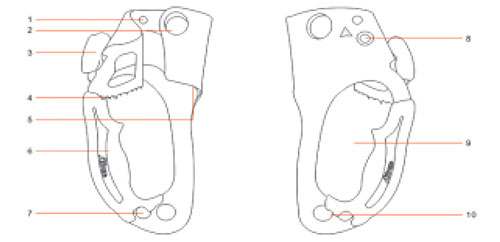

左手使用上升器(L)：

      (1)绳索固定孔(2)绳索防脱孔(3)弹簧控制手把(4)棘爪凸轮(5)绳索滑动槽(6)注模手柄(7)脚带连接(8)固定铆钉(9)手掌握孔(10)挽索连接孔

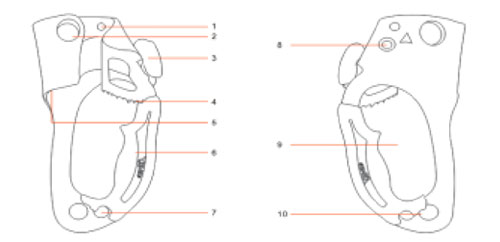

右手使用上升器(R)：

      (1)绳索固定孔(2)绳索防脱孔(3)弹簧控制手把(4)棘爪凸轮(5)绳索滑动槽(6)注模手柄 (7)脚带连接孔(8)固定铆钉(9)手掌握孔(10)挽索连接孔

本产品执行标准:XF494-2023

产品的描述、特点与用途
      描述:

      本产品是一款升级版上升器，重量轻，上升更轻松便捷；注模手柄，同时防冷热。在绳上做上升运动时，手式上升器和胸式上升器或脚式上升器配合使用，是一种重要的连接装备。
      特点：
      1、本手式上升器根据人体工程学的原理设计，操作系统设在框架内，能够预防上升时出现意外挂钩。优化的结构，使操作快速而便捷，安装移除灵活而容易，在绳索任何一端均能单手安装，戴上手套也很容易操作使用。

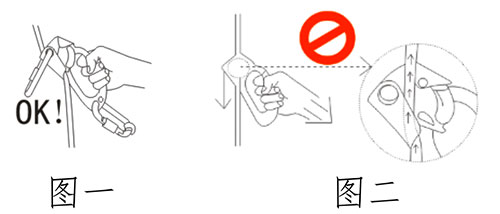

      2、手式上升器棘爪设计，安装绳索后只能朝一个方向滑动。凸轮的凹槽可清除泥泞。手式上升器的上方和下方各有两个挂孔，上方的挂孔是用来预防上升过程中推送上升器的角度过大时，绳索会滑出上升器，造成上升器从绳索上脱落的危险，在挂孔上安装一个安全钩就可以避免上述的事故发生（图一）（图二），手式上升器下方的扣孔，可连接脚带和扁带或菊绳等挽索类的产品。

     手式上升器的原理是内部设计的偏心装置以及逆向倒齿棘爪。当上升器沿绳索上升时，偏心装置受绳索的摩擦力作用处于松懈状态，上升器与绳索间可以顺畅的移动；使用时应尽量保持上升的方向与绳索的方向一致。当上升器沿绳索反向运动时，偏心装置受绳索的反向摩擦力作用而处夹紧状态，其上面的倒齿在应力的 作用下挤入绳索外层，从而使运动停止。
     手式上升器是一种与绳索产生单向运动并从紧锁到松懈状态的器具，在陡峭地形上升或保护时和安全带、主绳、脚踏带配合使用的防坠落装备。

      用途:

      山地救援、消防抢险、攀登、探洞、军事等绳索上升（图三）和绳上定位。
